产品概述

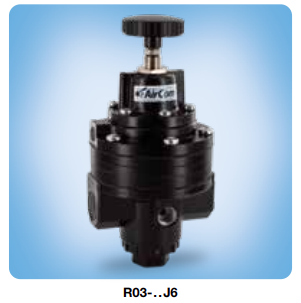

R03-J 是一种由先导压力控制的体积增压器，其核心功能是使输出压力（Outlet Pressure）等于信号压力（Pilot Pressure）加上一个可调节的预设弹簧偏置压力（Positive Bias）。该产品具有极高的正向和反向流量特性、出色的灵敏度和排气功能，适用于需要精确、快速、大流量压力控制的工业自动化系统。

核心功能与特点

1. 精确的压力控制：

• 工作原理：输出压力 = 信号压力 + 弹簧偏置压力。

• 高精度：在供气压力从2 bar变化到7 bar时，压力偏差小于6 mbar；在流量从0升/分钟变化到20升/分钟时，压力偏差小于20 mbar。

• 高灵敏度：响应灵敏度小于2 mbar，能对微小的信号变化做出快速反应。

2. 可调节的正向偏置（Positive Bias）：

• 无偏置 (0 bar)

• 1 bar偏置

• 6 bar偏置

• 产品提供多种偏置压力选项，用户可根据需求选择：

• 此功能允许在没有信号压力时，也能提供一个基础的输出压力，增加了应用的灵活性。

3. 强大的流量和排气能力：

• 高流量：根据不同型号，最大流量可达 3300 至 4500 升/小时（约 55 至 75 升/分钟），能快速为大容积气缸或系统充气。

• 排气功能：具备排气功能，能快速将下游压力释放。

• 高排气容量：在6 bar出口压力和0.35 bar超压条件下，排气容量高达700升/分钟。

4. 手动压力调节功能（可选）：

• 在需要时，用户可以通过手动调节，将系统压力在先导压力的基础上额外增加最高6 bar，提供了现场调试和紧急操作的便利。

5. 低空气消耗：

• 具有恒定的微小排气（constant bleed），空气消耗量低。例如，在10 bar的先导压力下，空气消耗量小于4升/分钟，且小于总体积流量的1%。

技术规格

• 工作介质：洁净、无油、经过5μm过滤的压缩空气或非腐蚀性气体。

• 供气压力 (Supply Pressure)：最大16 bar。

• 先导压力 (Pilot Pressure)：最大10 bar（当使用手动预压功能时，此值会相应降低）。

• 输出压力范围 (Outlet Pressure Range)：0.05 ... 10 bar。

• 工作温度范围：0°C 至 60°C (32°F 至 140°F)；若压缩空气经过适当处理，可低至-30°C (-22°F)。

• 安装位置：任意。

• 连接接口：

• 先导口 (Pilot Port)：G¼ (BSPP)

• 压力表接口 (Gauge Port)：两侧均配有G¼接口，出厂时一侧带有螺塞。

• 主气路连接 (Flow Rate Connection)：提供G¼、G½、G⅔、G1等多种螺纹规格。

• 材料：

• 阀体：压铸锌

• 弹性体：NBR (丁腈橡胶)

型号说明

R03-J系列的型号编码清晰地表明了产品的关键参数：

• R03-Jxx：例如 R03-J82，代表无偏置的体积增压器。

• R03-0xJy：用于表示带偏置的型号。

• x 代表流量等级 (例如 02, 03, 04)。

• y 代表偏置压力 (例如 2.3 代表1 bar偏置，6 代表6 bar偏置)。

• R03-0xJy.z：z 代表输出压力范围（例如 2.3 可能代表0...2.5 bar）。

应用领域

R03-J系列增压器广泛应用于需要精确、快速、大流量压力控制的场合，例如：

• 高精度气动夹具和定位系统

• 测试设备和校准装置

• 自动化装配线

• 需要快速充放气的气动执行机构

常见型号

R03-J.pdf

总结

R03-J是一款集高精度、高流量、高灵敏度和多功能性于一体的精密气动调节器。其独特的“信号压力+偏置压力”控制模式和强大的流量性能，使其成为提升气动系统响应速度和控制精度的理想选择。
